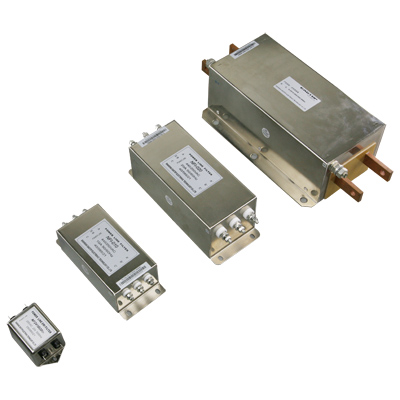

eagtop 鹰峰输入滤波器NFI-0020-SA


 1. 产品简述：
     输入滤波器一般安装在电源与变频器输入电源线之间，主要用于抑制变频器产生的传导干扰和辐射干扰，同时具备共模和差模抑制能力。  该类产品具有良好的干扰抑制能力，可用于数据处理系统、电信系统、变频器及电源净化等需要强干扰抑制器设备中。

2.产品特点：

  额定电压：440/250VAC  试验电压(1分钟)：线至线1500VDC  线至地1500VAC／2500VDC

  工作频率：50/60Hz   范围温度：-25~85℃  绝缘电阻：线至地(300A以下)≥1500MΩ

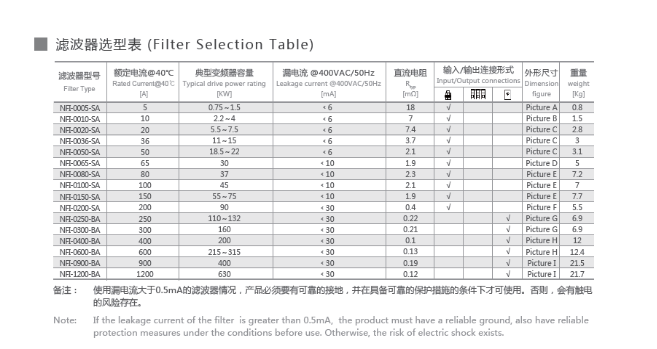

 滤波器选型表

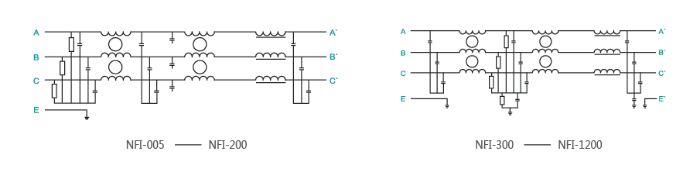

 3. 电路原理图：

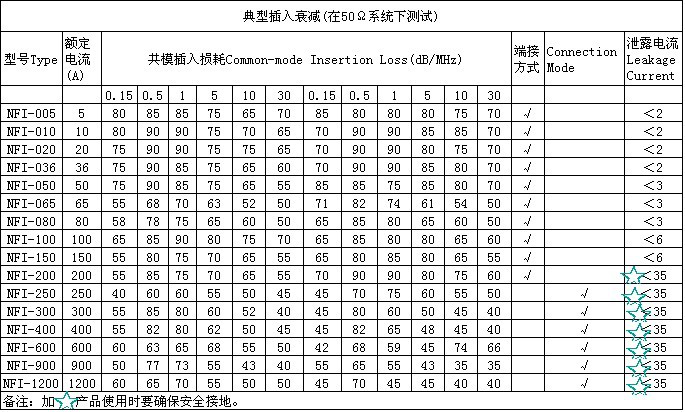

 4. 典型插入衰减（在50Ω系统下测试）:

5.传导发射测试：

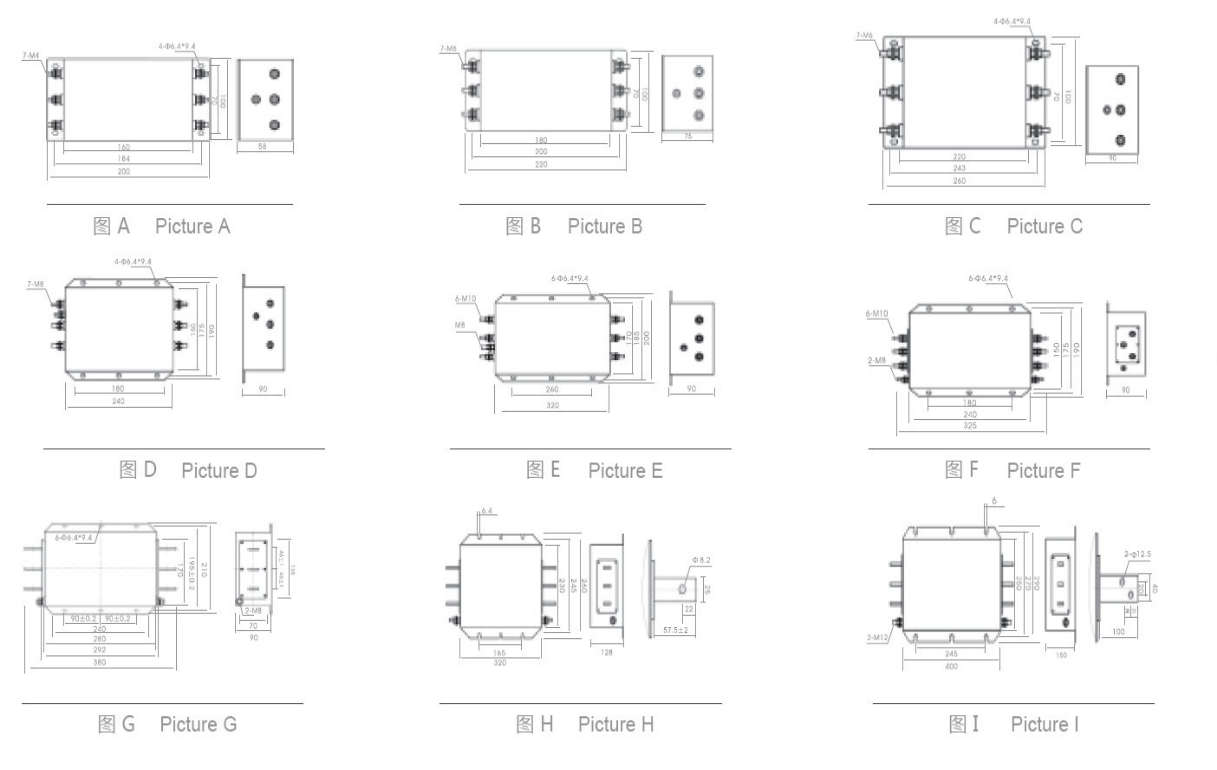

6.产品尺寸图：

 七、输入滤波器的主要作用：

    1）降低主电源谐波和换相缺口。
     2）保护驱动装置电力电子元件不受主电源尖峰电流冲击；
　3）抑制变频器输出的谐波干扰；
   4）具有良好的干扰抑制能力，提高系统可靠性型；

八、输入滤波器的安装过程中，应该注意以下问题：
　　1、金属壳与机箱壳必须保证良好面接触，并将接地线接好；
　　2、输入滤波器输入线、输出线必须拉开距离，切忌并行，以免降低输入滤波器的效能；
　　3、输入滤波器连接线以选用双绞线为佳，它可有效消除部分高频干扰信号。
